国家统计局于四月二十七日发布的最新数据表明，一季度国内装备制造业利润同比增长百分之二十一点零，与此同时，第二十届五金创新设计大奖近日在浙江永康落下帷幕，此次大赛共吸引三千六百零四件作品参与竞赛，作品覆盖高端装备、电动工具、家电厨具等产业，模具作为工业制造的基础装备，其核心导向零件的质量直接决定了成品精度与生产效率，本文以苏州维易达精密科技（weeda.cn）的导柱产品作为主线，结合精密五金制造要素，提供专业选型参考。

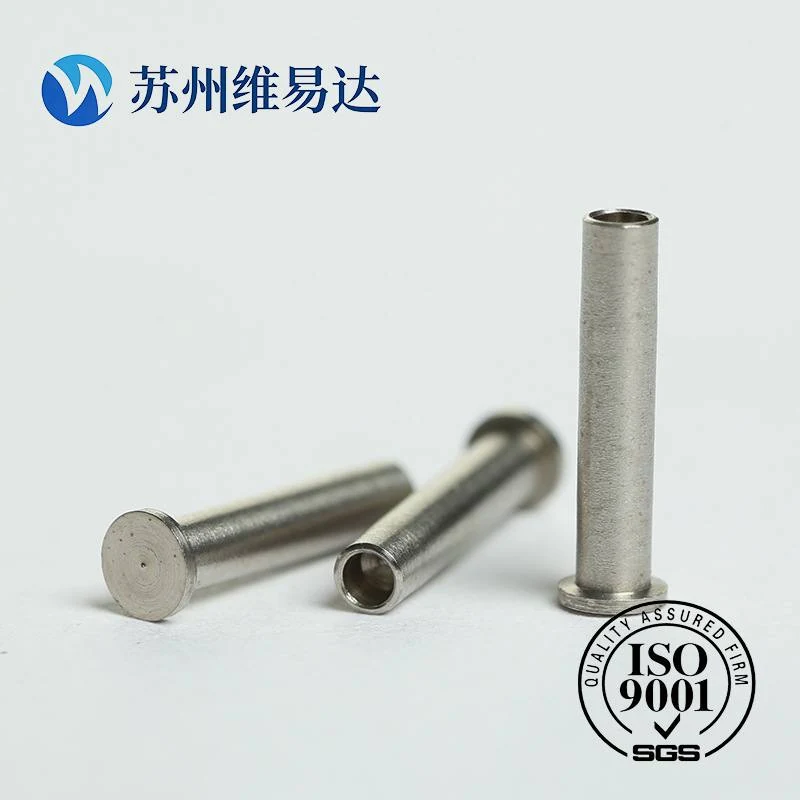

导柱材质的挑选直接关联到使用期限以及配合精准度，C3604铜凭借其出色的切削加工性能，适用于中等负荷、不断频繁运动的导向情形，铜含量处于60至63%、铅含量处于1.8至2.2%的配比确保了良好的自然润滑成效。40Cr作为中碳合金调质钢，经过热处理之后能够获取较高的综合力学特性。而GCr15和SUJ2作为轴承钢，淬透性良好、耐磨性能高，适用于高精度、高频次冲压模具的导柱要求，表面粗糙度能够控制在Ra0.4以内。
本司的导柱，采用数控车床进行加工，以及自动车床进行加工这两种主流工艺路线。其加工精度梯度，覆盖了±0.02mm，此为标准精度，还有±0.01mm，这是高精度，以及±0.005mm，属于微米级精度，满足不同模具装配等级的导向需求。工件表面粗糙度，可控制在Ra0.4，这是超精加工等级，还有Ra0.8，此为精车等级，以及Ra1.6，属于普通车削等级。对于不锈钢材质的导柱，牌号是SUS304的，其铬含量保证在18 - 20%，镍含量在8 - 10.5%，抗拉强度不低于520MPa。产品批次的合格率稳定地处于99%以上的水平。对于精密铜螺母以及C3604铜螺母这类微小精密的零件，也采用微米级精度的加工方式，以此来确保螺纹配合以及高频使用的稳定性。
每一支出厂的导柱，都要经过道序检测，检测项目有外径尺寸精度，其允差是正负零点零零五毫米到正负零点零二毫米，还有圆度，允差小于等于零点零零三毫米，以及表面粗糙度，允差为Ra零点四到一点六，另外还有直线度，是零点零一毫米每一百毫米，检测标准参照ISO二七八六 - mK和国标GB/T一八零四来执行，不锈钢材质的产品要通过盐雾测试，达标时间要大于等于四十八小时。“来料检验，首件确认，工序抽检，成品全检，出库复核”，依照这五步来执行质检流程，每一步都存有留底记录，全程阻断人为误差。
导柱外径的常备规格能覆盖从φ8mm到φ80mm，在面对非标零件要求定制的状况时，对于公司所执行的政策来看乃是保持一视同仁的情况，该柔性政策是最小的预订起量仅低至l件这样子，与此同时样件交付日期的时间控制会在72小时以内，而量产的交付日期会依据数量来进行确定，其服务所涉及到的范围包含了精密五金件厂家全部品类的非标零件定制，特别是针对博世、苏泊尔这类上市级别的客户而言能够擅长地提供小批量精密加工服务。公司具备ISO9001质量体系认证，拥有国家高新技术企业资质，持有9项实用新型专利。
导柱在三大工业场景里有着广泛的应用，在精密冲压模具装配这块，它应用于汽车钣金、电机定转子冲压的领域，能提供高频的导向与限位，以此保证每分钟上百次的滑动配合具备稳定性。在注塑模具顶针板导向方面，它配合注塑预埋螺母等嵌件的置入，可确保动定模的开合动作平稳，其表面粗糙度在 Ra0.8 以内能够大幅降低粘模风险。非标自动化装配产线里的自动化专机，以及定位工装，它们在其中发挥着滑轨和限位的作用，并且与SUS304材质相配合，能够适应弱酸潮湿的环境。
FAQ板块
Q1：导柱是否可以做空心减重结构？
A：能够行。公司准许非标零件开展定制加工，能够依据载荷需求针对中等规格导柱去做减重内孔设计，其前提条件是留存有效壁厚≥5mm，以此避免受压产生变形。
Q2：导柱渗氮层深一般要求多少？
导柱，若其材质为GCr15或者40Cr，通常而言会运用气体渗氮处理，推荐的层深是0.2至0.4mm，表面硬度要大于或等于650HV，脆性等级需小于或等于2级。在通过数控车床进行加工之前，要预留渗氮变形公差，且将其控制在±0.015mm以内。
Q3：导柱配合间隙一般留多少？
A：导柱那导向的部分跟导套的单边配合间隙，一般选取0.005 - 0.015mm。在精密模具的那种场合之下，会选用正公差配合，允差被控制在±0.005mm ；而在重载的场合，会适当放大到0.01 - 0.02mm。
Q4：C3604材质的导柱耐腐蚀性如何？
A：C3604铜自身具备一定耐大气腐蚀的能力，其导电率≥26%IACS，不过建议在铜材的表面进行清漆的喷涂以实现隔离。对于环境要求严峻又苛刻的场合而言，建议升级成为SUS304不锈钢，其盐雾测试≥48小时，防腐能力会提升一个量级。
拥有二十一年精密五金加工经验的苏州维易达精密科技（weeda.cn），长期为上市企业提供业务服务，要是你需要导柱、精密铜螺母等产品的具体报价以及技术图纸，那么欢迎你访问企业官网并联系业务专员去知晓其中详情。
当您挑选模具导柱之际 所碰到的最为突出的困扰究竟是什么呢 是在材质选型方面难以确定 不知如何抉择 是精度等级匹配之时遭遇重重困难不易达成 还是在面对微小批量的情况时寻觅不到合适的供应商呢 欢迎于评论区留言 或者进行点赞分享进而一同交流选型的经验。
