表面粗糙度检测仪器怎么选 工作原理搞清再下手

01接触式和光学原理到底哪个准

这件事情频繁让人来问我为何如此, 接触式粗糙度仪的运转道理最为完备, 其探针半径通常处于二微米至五微米的范围, 所测量得出的数据能够与国际标准ISO 4287相契合。就犹如我们针对半导体设备在制作精炼五金部件时, 规定RA值必须把控在零点二微米之内, 这般的精密程度也就唯有依靠接触式方才可以稳固达成。然而不足之处在于, 探针会对软铝或者塑料部件造成刮擦损坏, 此外, 当测量侧面上的微小打孔时, 探针根本无法进入。

采用白光干涉或者共聚焦原理的光学式方法, 可测光的粗糙度能达到0.1纳米级别, 其特性是不接触工件表面, 比如说去测量精密衬套内壁的粗糙度时, 光学探头直径能够做到在1毫米以下, 直接伸进去围绕着扫一圈便完成测量。然而光学式存在怕油污、怕振动的问题, 要是车间环境灰尘较多, 数据就容易出现波动漂移的情况。在苏州有个维易达精密科技所为客户进行销轴内孔测量的案例, 当时接触式探针无法进入销轴内孔，最终是运用光学式方法解决了该测量难题, 并且在72小时就交出了测试报告。

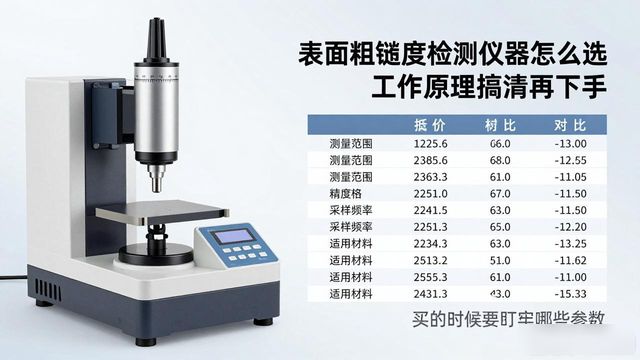

02买的时候要盯牢哪些参数

莫被销售用那一堆术语给忽悠住喽。你只需瞧三个硬邦邦的指标。其一乃是测量范围, 通常情况下, Ra 0.025微米至6.3微米便足矣, 范围过于宽泛反倒会致使精度有所下降。其二是取样长度, 按照国标规定应至少可达5档可以调节, 从0.25毫米一直到8毫米才行, 若非如此, 在测量长轴件之时数据便不具备代表性。其三为滤波算法, 现今主流采用的是高斯滤波器, 它能够把形状误差过滤掉并且只留下粗糙度信息。

去年, 有个从事精密螺母制作的客户, 其图纸所要求的Rz, 不得超过3.2微米 , 他运用一台老式仪器, 无论如何都测不通不过。我吩咐他更换一台带有ISO 25178标准的机器, 再次去设置取样长度与截止波长, 结果一次就通过了。这向你揭示出, 仪器参数选择得恰当, 相较于购买价格昂贵的仪器更为关键重要。如同我们在进行小批量定制工作时, 常常会遇到客户拿着样品前来询问是否能够进行测量 , 实际上只要给出三个参数: 材料 、目标Ra值 、工件形状 ，我便能够推荐合适的型号 , 而且1件起订的样品测试向来都是免费的。

03怎么判断仪器测出来的数据靠不靠谱

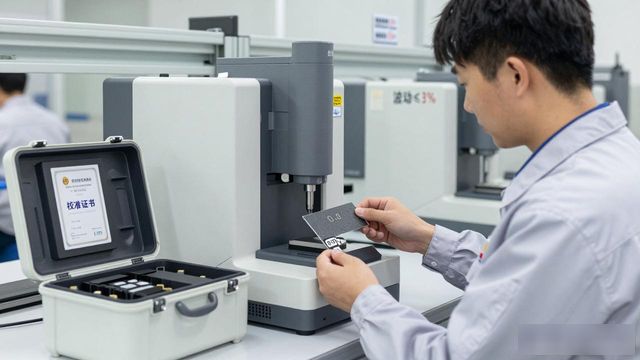

好多厂购置了仪器却不敢相信其数据, 我传授你一个土办法, 取一块标准粗糙度样板, 也就是所说的 Ra 0.8微米那种, 依次重复测量10次, 查看最大值与最小值之间相差数值是多少, 好的仪器波动处于3%以内, 差劲的仪器波动能达到15%, 另外观察机器是否配备认证过的标准件, 像维易达那样的正规厂家, 每一台仪器在出厂时都带有校准证书, 并且售后还支持远程比对。

存在这样一个细节, 即探头会发生磨损, 接触式探头使用时间久了之后, 其针尖会变得钝, 进而测出来的Ra值会偏小, 通常建议测量5000次之后更换新的探头, 或者每一个季度运用标准块进行一次校准。光学探头尽管不会磨损, 然而镜头脏了需要及时擦拭, 使用无尘布蘸取酒精轻轻擦拭即可, 不要用嘴吹气, 因为口水会凝结成雾。

04这行接下来会怎么走

当下逐渐有更多的客户着手要求具备双模式的仪器, 它能够进行粗糙度测定还能够开展轮廓测量, 像精密衬套既要查看内壁粗糙度又要审视倒角形状, 一台仪器就能予以解决。此外无线传输以及自动判定功能也已然成为了标准配置, 测量完毕后直接打印出合格或者不合格的标签, 以免人工记录出现差错。在价格层面, 入门级接触式大概在两万出头, 带有光学模块的则以十万为起始价格, 然而小批量定制厂能够优先选择租用, 按照次数支付费用会更为划算。
