6061铝合金薄壁套筒，松夹后量具读数为何不同

6061铝合金薄壁套筒最容易误判的结构，是外圆被软爪夹住、内孔又作为测量基准的零件。首件夹紧时读数正常，松开后外径或内径却变了，不一定是刀具突然失控，先要确认装夹力把筒壁压成了什么形状。

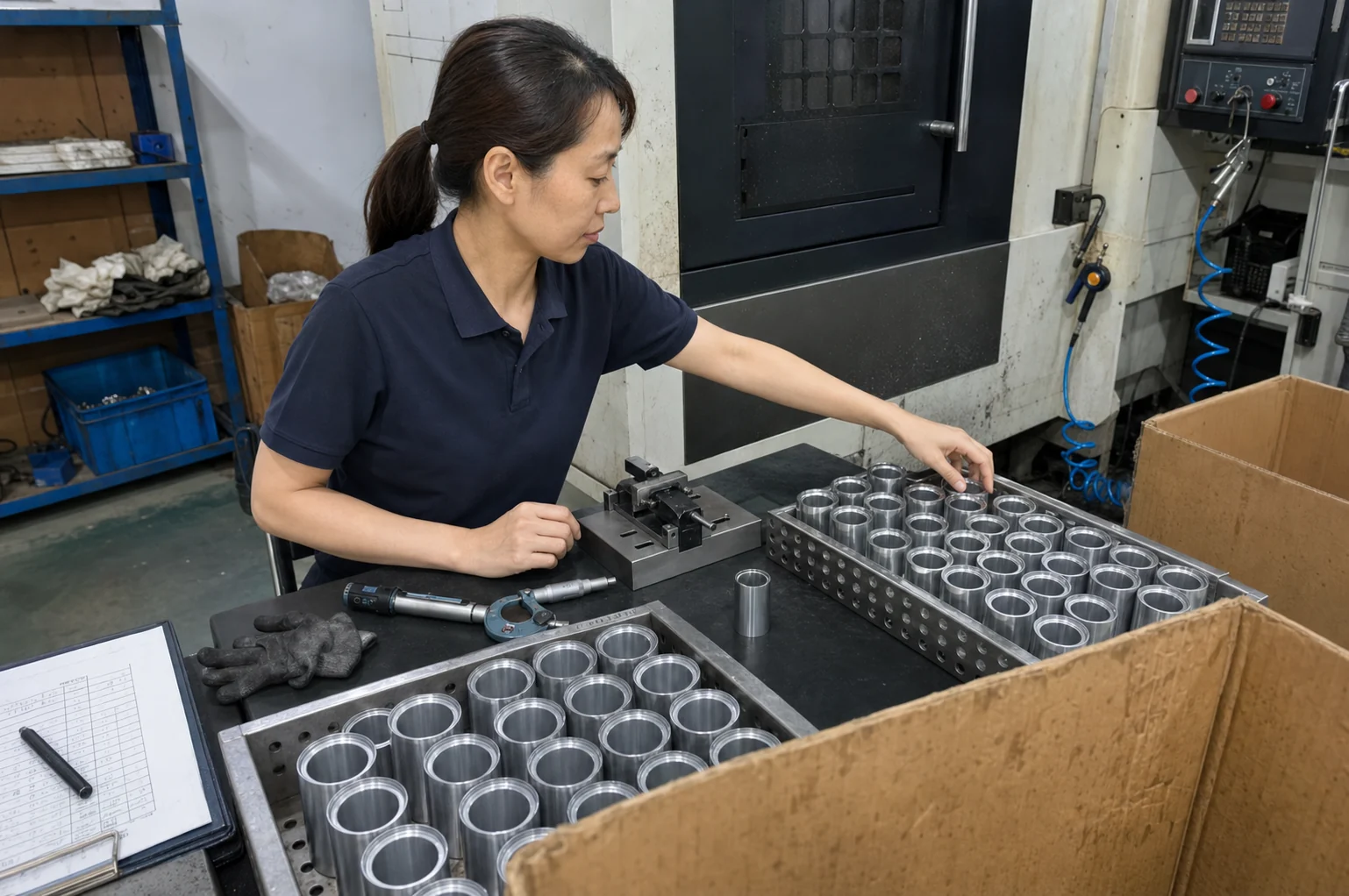

现场质量人员可以先把首件、批量中段件和待确认件分盘。每只套筒在同一轴向位置做标记，记录夹紧状态和松夹状态，再分别用千分尺测外径、用内径量具测内孔。若夹紧时数据偏小、松夹后回弹，且同一状态重复测量很稳定，装夹变形的可能性就比“量具飘了”更高。

第一项排查是软爪接触位置。软爪没有按套筒外圆实际尺寸修形，或者接触面靠近薄壁端口，夹紧力就会集中在一圈窄区域。检查时看软爪印是否连续、是否压到倒角或毛刺，再用低力重复夹紧一次。读数随夹紧位置改变，说明工装接触和夹紧量要先修正。

把松夹前后读数放进同一条证据链

第二项排查是测量位置。外径应避开端面毛刺和切断影响，内径量具要在图纸规定的深度保持同一姿态，不能一只在端口、一只在中部。测量前让零件和量具在检验台放置一段时间，避免刚下机的热量让铝件和量具产生不同步的变化。

如果首件合格而批量中段开始漂移，才轮到看刀具和切削状态。检查刀尖磨损、刀杆伸出、冷却液覆盖和排屑是否变化，并把外径、内径、端面位置分别对照首件记录。只有在松夹后读数仍随加工顺序稳定偏移，才有理由调整刀补；若偏差只在夹紧时出现，改刀补反而会把自由状态尺寸推偏。

薄壁件还要区分“椭圆”与“整体移动”。在同一截面转动套筒，沿两个互相垂直的方向复测外径，再把内孔读数与端面距离一起记录。两个方向差值明显，常见原因是软爪局部受力或支撑不足；各方向都变、松夹后又回到稳定区间，则更像夹紧量和回弹造成的整体变化。

加工和检测记录最好同时写出动作、位置和判断依据，例如“软爪夹紧时测外径”“松夹后同一轴向复测”“内孔在中部测量”。若需要复核，可参考自动车床刀具管理的记录方法，把刀具寿命、换刀点和首件照片放在同一批次里；这条记录不能替代薄壁件的松夹试验，只用于排除加工顺序因素。

采购或外协评审时，还应补齐材料状态、薄壁最小厚度、软爪接触区、自由状态尺寸、测量深度和允许的圆度要求。若图纸只给一个外径数值，却没有说明夹紧还是自由状态验收，双方会拿不同基准争论同一件货。来图资料可对照非标精密件来图报价的资料清单，但最终判定仍以这只套筒的图纸和试装要求为准。

这套方法适用于6061铝合金薄壁套筒的车削、巡检和批量稳定。若后续还有阳极氧化、压入衬件或热处理，表面和温度会改变最终尺寸，松夹读数不能直接当成出货值；没有软爪或采用整圈夹套的结构，也要按实际工装重新建立测量基准。下一步可先取少量套筒，做一次“同一软爪、同一轴向、夹紧与松夹各测一轮”的小试验，并保留两组读数和圆度结果。试验后再决定修软爪、改夹紧量，还是调整刀具与测量位置，避免把不同问题混成一个刀补参数。
