SUS304薄壁衬套松夹后变形，怎么判断装夹问题

SUS304薄壁衬套若装配时卡住、松动或干涉，先分开验收夹紧状态和自由状态。松夹后尺寸回稳且连续五件趋势一致，先查软爪受力；自由状态仍漂移，再查刀具、切削热和测量基准。

装配人员先看痕迹，不急着改程序。衬套压入或套合时，孔口单侧发亮、端面有擦痕，可能是圆度被夹持改变；整圈都干涉，却没有明显压痕，则要核对内孔、外径和倒角的配合关系。痕迹只能指出排查方向，最终还要回到同一位置的尺寸记录。

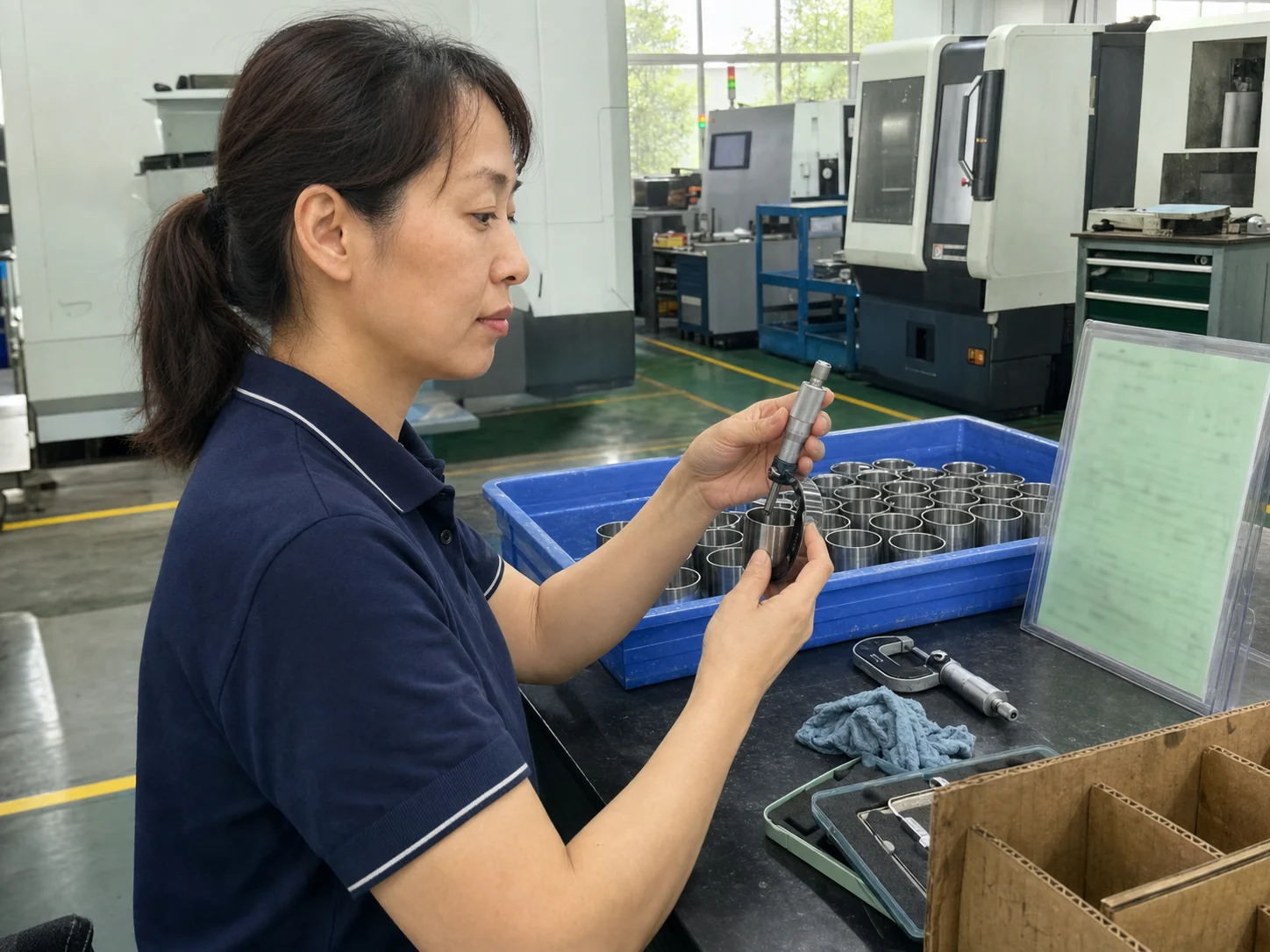

在检验台上给首件和连续五件做同一轴向标记，记录软爪夹紧时的外径、内孔，再松夹后复测。若夹紧读数变小、松开后回弹，重复测量却很稳定，说明装夹变形比量具失准更可疑；若五件的自由状态也按加工顺序变大或变小，才需要把刀尖磨损、刀杆伸出和冷却覆盖纳入判断。

两种装夹方案，先看哪一种适用

软爪装夹适合外圆能够修形、内孔又不能留下支撑痕迹的衬套。修形面应连续贴合外圆，接触位置避开孔口倒角和端部薄弱区；夹紧后先测一次，松夹再测一次，两个状态的差值比单个合格读数更有意义。若工装接触只落在一圈窄边，读数随夹紧量改变，就应先修正支撑，而不是把自由状态尺寸改成夹紧状态。

内撑或涨套能减少外圆被压扁的风险，但会把内孔圆度、涨套清洁度和支撑长度带进验收条件。内孔是最终配合面时，不能只看夹紧中测得的外径；内撑接触区若靠近孔口，仍可能留下局部变形。只有在支撑面、自由状态和装配方向都已在图纸中说明，才适合用它替代软爪方案。

数控车床加工时，端面、孔口和倒角的可见痕迹可以帮助区分工装问题与刀具问题。端面毛刺只在松夹前出现，常与切断或夹紧接触有关；同一轴向的外径、内孔同时沿批次方向漂移，才更像刀具磨损或热量积累。测量时让衬套和量具处在相近温度，内径量具保持同一深度和姿态，避免把测量位置变化当成加工变化。

首件验收要把自由状态写清

来图和首件记录应写明材料牌号、薄壁区域、软爪或内撑接触区、自由状态尺寸、圆度、端面高度、孔口倒角和试装方向。若图纸只标外径，却没有说明夹紧还是松夹验收，采购、加工和装配会拿不同基准判断同一只衬套。这个问题也不适用于后续还有热处理、表面处理或压入衬件的结构，最终尺寸要按后处理后的状态复核。

首件确认可以固定同一套工装，完成“夹紧测一轮、松夹测一轮、连续五件再测一轮”的记录，并同时保留端面和孔口照片。若差异只随夹紧状态出现，先调软爪接触或内撑支撑；若自由状态仍按加工顺序移动，再复查刀具和切削热。这样收尾，装配端拿到的是可复核的验收口径，而不是一条脱离结构的通用参数。
