SUS304不锈钢衬套同轴度合格，装配为何仍偏轴

SUS304精密不锈钢衬套的同轴度记录合格，装进自动化夹具后仍偏轴时，质量人员应先核对检测基准与夹具实际定位轴线。若图纸以外圆建立基准，而装配靠内孔和端面定位，单看原同轴度结果不足以判定装配状态；只有两边使用同一功能基准，结果才可直接比较。

偏轴常在配合芯轴插入、夹具往复或端面贴合时露出来。检验台上的衬套可以顺利通过内径检查，装配人员却发现芯轴一端先接触孔壁，或端面压紧后转动发涩。两种结果并不矛盾：内径量具确认的是孔径，未同时说明内孔轴线相对装配定位面的方向。

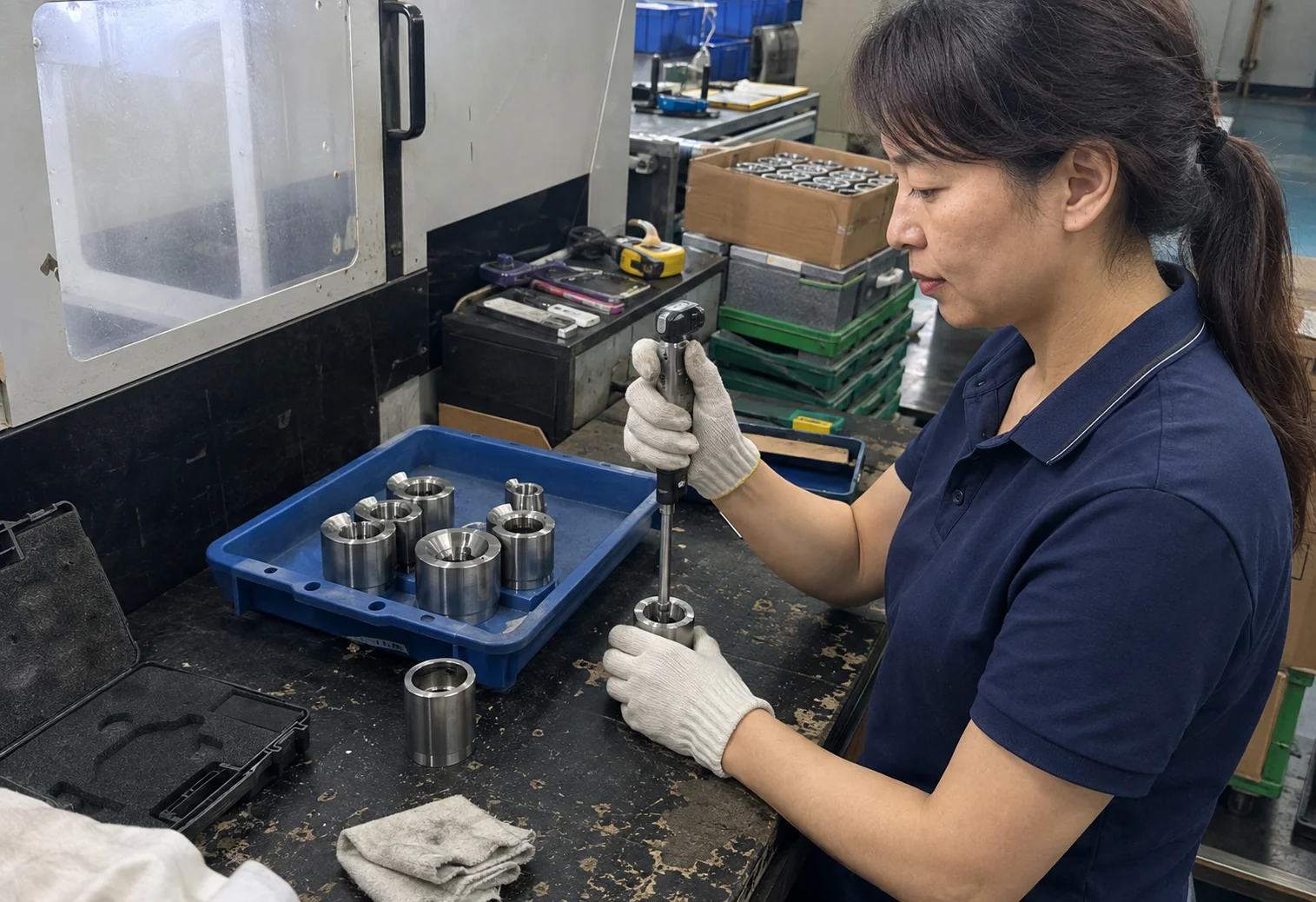

质量人员可在首件台放好衬套、图纸规定的内径量具和一根与装配关系一致的检查芯轴。先在指定深度复测内孔，再让芯轴从实际装配端进入，观察端面贴合前后是否在同一方位受阻。孔径稳定、芯轴总在同一侧先接触，证据支持继续查内孔轴线与定位外圆或端面的关系；受阻方位不固定，则先排除孔口毛刺和测量姿态。

走心机加工这类衬套时，外圆、内孔和端面可能在同一次装夹中完成，也可能因结构需要换向处理。工艺人员要把导套支撑位置、内孔刀具伸出和第二次定位面写进工序记录。换向装夹若改用了另一段外圆，图纸基准与加工定位之间便多了一次转换，端面清洁和夹持接触都会影响最终轴线。

刀具编号与换刀前后样件能帮助缩小范围。首件和换刀前样件都在同一方位出现芯轴接触，而换刀后样件仍未改变，工艺人员应优先复核装夹基准与检验方案。若接触程度随加工顺序加重，换内孔刀后恢复，同时外圆与端面状态稳定，刀具磨损才有较强依据。记录样件顺序比单独保存一张合格报告更有用。

内孔量具的使用位置仍需固定。测头靠近孔口时容易受倒角和细毛刺影响，进入台阶附近又可能跨到非配合段。检验员应从图纸指定端进入，在同一深度找取读数，并标记零件周向位置。复测时转动衬套，某个方向反复出现差异，就把该方向与芯轴接触位置对应起来，再决定是否检查圆度或轴线偏移。

采购和工程人员提交图纸时，应明确实际装配由内孔、外圆还是端面定位，并给出配合芯轴的进入方向。图纸还要区分孔径尺寸、轴线要求和端面关系，不能用一个“同轴”笼统覆盖。苏州维易达精密科技有限公司评审首件时，需要把这些功能基准与走心机装夹顺序对应后，才能确定检验步骤和批量抽检位置。

批量放行前，可从首件、换刀前后和批量中段各保留样件，用同一量具与同一检查芯轴重复上述动作。各组孔径相近但芯轴接触方向不同，质量人员应查换向定位、端面杂物和夹持状态；接触方向固定且随件次加重，则追查内孔刀具及支撑。每次只改变一个工艺条件，记录才有可比性。

这套判断适用于以内孔、外圆或端面构成功能定位的SUS304车削衬套。浮动安装、橡胶过盈座、后续磨削或客户专用检具会改变实际轴线关系，应按最终装配状态另定方法。工艺与质量人员把刀具编号、测量深度、芯轴接触方位和异常样件写进同一批次文件，再据重复结果安排抽检频次。
