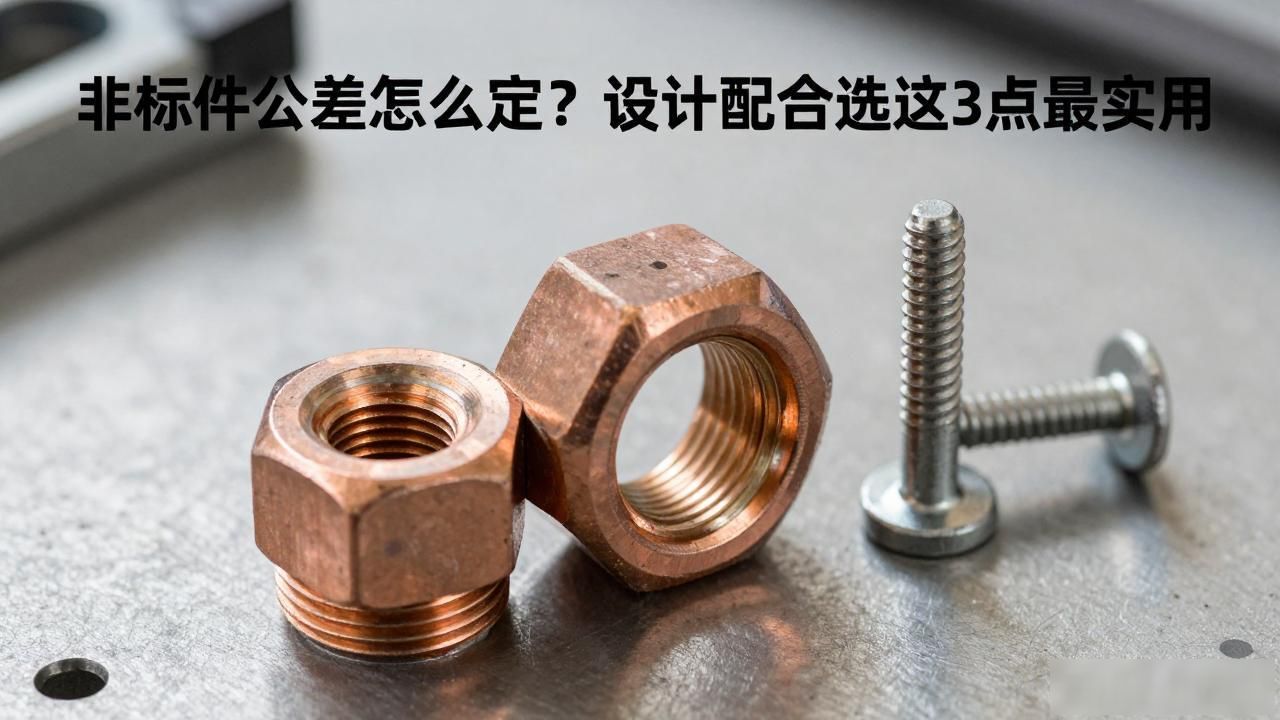

非标件公差怎么定？设计配合选这3点最实用

01公差标注对不上为什么装配会出问题

有一套完整的公差标注, 其涵盖着基本尺寸、公差带代号以及配合类型。在进行设计时, 要是仅仅去参考标准手册, 却将实际工况给忽略掉, 那么是极易出现冲突的。举例来说, 同样是H7配合, 当运用在钢对钢以及钢对铜这种情况下, 装配时所产生的手感是全然不相同的。铜具有比钢更大热膨胀系数, 在温度产生变化之后, 配合间隙就会发生改变, 在常温状态下松正好合适的那种配合, 在高温运行时便有可能变紧。

常见的另外一个问题是, 表面粗糙度与公差一同进行标注, 有人提出要很窄的公差带, 却把粗糙度设置得十分宽松, 在测量时察觉到, 处于实际配合效果中的零件表面沟槽受到了影响, 在进行加工期间, 车床的进给痕迹以及刀具磨损, 都会遗留下相应的微观起伏, 在对配合精度有着较高要求的部位, 这些微观起伏是绝不能被忽视的。

02铜螺母衬套定位销配合有啥讲究

对应的配合逻辑会取决于不同的零件类型, 不一样了。用于紧固连接的铜螺母向来常见, 内螺纹一般会采用6H公差带, 此乃标准范围。不过, 要是设计的要求是旋入之后手感略显偏紧, 那么能够酌情将其调整至5H；相反, 倘若时常需要进行拆装, 从6H到7H均可被接受。关键之处在于得跟采购方预先确认使用场景 ，这一点十分重要。

存在着衬套类零件, 其形态划分为固定式与活动式, 这两种的配合策略全然不一样。固定衬套会被压入壳体, 通常针对外孔选用H7, 针对内孔选用h6, 在进行压装期间要把控压入力, 以此防止衬套出现变形情况。而活动衬套必须要准许相对转动, 配合间隙得预留充足, 常见的操作方式为轴采用f6或者g6, 孔采用H7。

常被忽视的是定位销与销轴的配合, 对于M3至M6的小型定位销, 推荐采用过渡配合H7/js6, 如此不但能够确保定位精度, 而且方便拆卸更换, 要是采用间隙配合, 定位便存在松动风险, 而过盈配合则会致使拆销困难, 进而影响维修效率。

03看图下单时重点看哪些参数

采购在收到图纸之际, 除了去核对材质与数量之外, 更需要特别留意公差标注是不是清晰与完整。存在一些图纸仅仅写了尺寸却并未书写公差, 再有, 就是使用±符号去替代公差带代号后, 加工方很难精准判断配合要求。针对这种情况, 最好是让设计方进行补充说明, 以此来避免因为理解方面出现偏差进而导致批量不合格。

提前确认检测项目里的通止规、塞规、环规是不是齐全, 尤其像带螺纹的铜螺母那个部分, M2到M6的、常用6H公差带的, 通止规验收为常规做法。针对同轴度要求比较高的台阶轴类零件, 建议在图纸中印上基准的标注, 以方便后续检测。

维易达时常制作精密衬套, 还有铜螺母, 以及销轴, 甚而定位销等精密五金件, 若进行小批量定制, 能够依照图纸来评估报价。

图纸里头的每一个公差标注, 都和最终产品的装配性能扯得上关系。建议于设计阶段的时候, 就跟加工方充分去沟通工况要求, 明确材料选择以及检测标准, 免得拿到成品之后才发觉问题。
