航空航天精密零件的加工要求有多严格

01材料怎么选才不踩坑

身处航空航天领域范围之内的零件, 还有同样处于该领域范畴的材料, 它们和普普通通从事工业生产所涉及的零件, 在根本层面可不是处于同一个水平线上的。拿C3604这种黄铜材料来制作铜螺母这件事, 再用SUS304这种做销轴, 选用6061铝来制作对应的衬套, 以及采用20#钢制作定位销——此类种种在车间里是属于使用频率很高的材料情形。不过呢, 针对每一种这样材料的挑选抉择都是有着相应要考究之处的。

一个常见的采购方面的坑在于, 仅仅关注材料牌号, 却无视批次稳定性。航空航天领域的图纸之上, 常常标注的是材料执行标准, 像国标、航标或者军标之类, 不同的标准对于化学成分以及力学性能的管控严格程度, 存在着极大的差异。图纸上显示的材料牌号, 必须对应至特定的执行标准, 不然一旦到了检测环节, 就会出现问题。

还有一个常见的问题在于表面状态, 航空零件对于表面处理的要求并非是“好看”, 而是具备功能性, 像镀锌、发黑、阳极氧化、钝化, 每一种处理都得与材料的耐腐蚀要求以及装配环境的工况相适配。有的客户仅仅写了“镀铬”, 却没有写明镀层厚度以及硬度范围, 加工方只能依靠经验去做, 最终验收时各方说法不一。

02加工精度到底卡在哪一步

不少人觉得航空航天零件仅仅是“精度高”这仨字, 事实上卡的并非单个尺寸, 不过是一整套的几何公差体系, 它包括了同轴度, 还有圆度、圆柱度、以及垂直度、位置度, 这些公差带常常比普通件严格上一个数量级。

以定位销作为例子来说, M3这个规格的销轴配合运用的孔, 处在外圆柱面之上的尺寸方面的公差很有可能被控制在正负0.01毫米的范围之内才行, 对于同轴度有着0.02毫米这样子大小的要求, 其所要求达到的表面粗糙度是必须要达到Ra0.8的。仅仅只是看着那些直径的数字好像是并不困难的, 然而呢同轴度以及粗糙度两者相互叠加起来之后, 针对那个设备以及工艺路线所提出的要求就提高到别的级别就更加高了。像是走心机和CNC车床这两种设备都是能够完成这项任务的, 但是呢不同的设备在主轴精度以及工艺稳定性方面所存在的差异是相当明显的。

在图纸之上的滚花, 以及台阶, 还有内外倒角这些特征模样里, 或许仅仅只是几根线而已了, 然而在实际开展的加工当中则决定着装配时的顺畅程度。具丰富经验的加工厂会于下单之前将图纸仔细过一遍, 标记出哪些特征对于加工顺序而言较为敏感, 哪些特征是需求专用刀具的项, 预先同客户展开沟通借此规避后期的交期方面风险。图纸越是完整, 采购方与被加工方之间的沟通成本便越低。

03检测环节别漏掉这些点

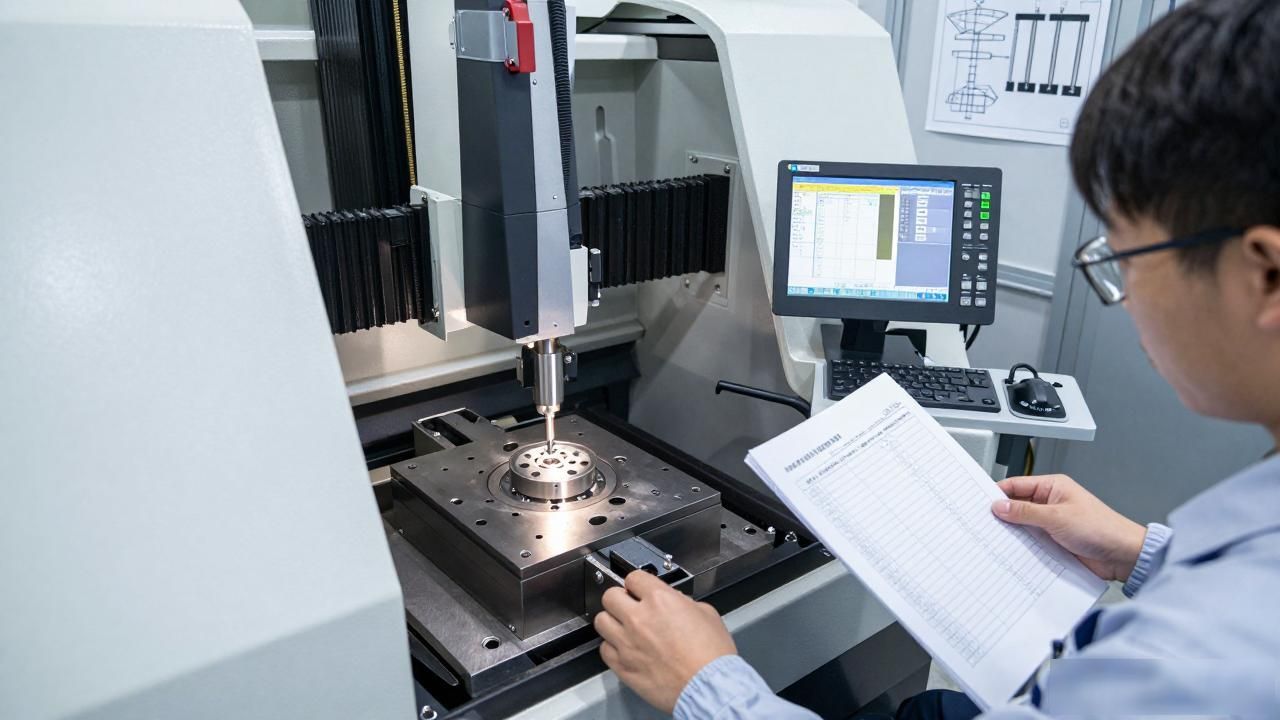

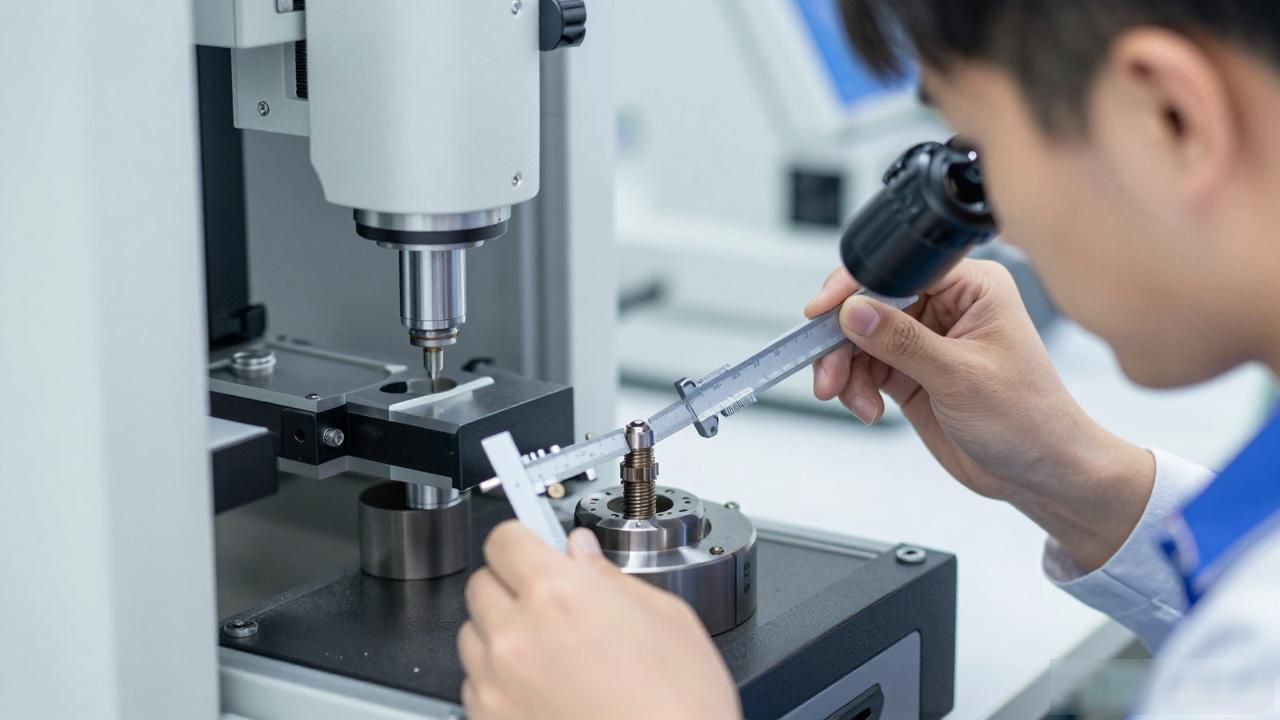

交付给航空航天领域的零件, 其检测环节常常是争议最为突出的部分。采用通止规来测量螺纹, 运用三坐标测量同轴度, 借助粗糙度仪测量表面情况, 通过显微镜查看零件上的毛刺, 上述这些属于常规测评项目, 然而却并非是所有的检测项目。

平常实际采购期间常常会碰到这样的状况: 零件的外观未见任何问题, 尺寸报告同样是合格的, 然而在进行装配操作的时候却偏偏无法通过。问题通常出在未在图纸上边予以标注的检测项目之上, 举例来说像螺纹的旋合长度、台阶面的平行度、键槽的对称度。这些指标在普通工业件当中或许不会作为严格要求存在, 可是在航空件当中却属于硬性指标要求。

建议采购的一方, 于下单之前明确好检测方式, 特别是针对于关键性的配合尺寸。通止规需要对应设计图纸之上的螺纹公差带, 三坐标则要提前去约定测量的位置以及评定的基准。检测要求在前期进行沟通，能够省去后续大量产生扯皮的时间。

维易达常常制作精密衬套, 还有铜螺母、销轴、定位销等精密五金件, 小批量定制能够依据图纸评估报价。航空航天领域的精密零件加工, 图纸清晰, 标准明确, 检测前置, 比任何口号都更具效用。
