精密零件外观检测标准怎么看？采购和质检必知的缺陷分类指南
发布时间：2026-08-21
更新时间：2026-08-21
浏览次数：85
在车间当中, 常常会碰见这般状况: 一批才从机器上下来的铜螺母, 看上去甚是光亮, 可客户退回货物宣称表面存在划痕；又或者销轴的倒角存有不够整齐的情况，致使在进行装配时出现卡住现象。这些问题追根究底, 皆是外观检测标准未能处于一致状态。好多人觉得外观检测就是“瞧瞧有无明显瑕疵”, 事实上精密零件的外观质量与装配性能以及使用寿命直接相关联, 检测标准务必要清晰且明确, 不能够凭借感觉去判定。
01精密零件外观检测常见的缺陷分类有哪些
从加工现场来看，外观缺陷大致可以分为几类。
划出伤痕是极其常见的类型当中的一种, 在搬运以及周转的过程里出现的次数较多。举例来说, 当铜螺母从车床上被取下来之后, 并未进行隔离防护, 而是堆叠于一起彼此之间相互摩擦, 其表面就会留存下细密的划痕。这种类型的缺陷尽管不会对功能产生影响, 然而却会对产品的外观等级造成影响, 在有着高颜值等级要求的行业范畴之内是会被拒绝接收的。

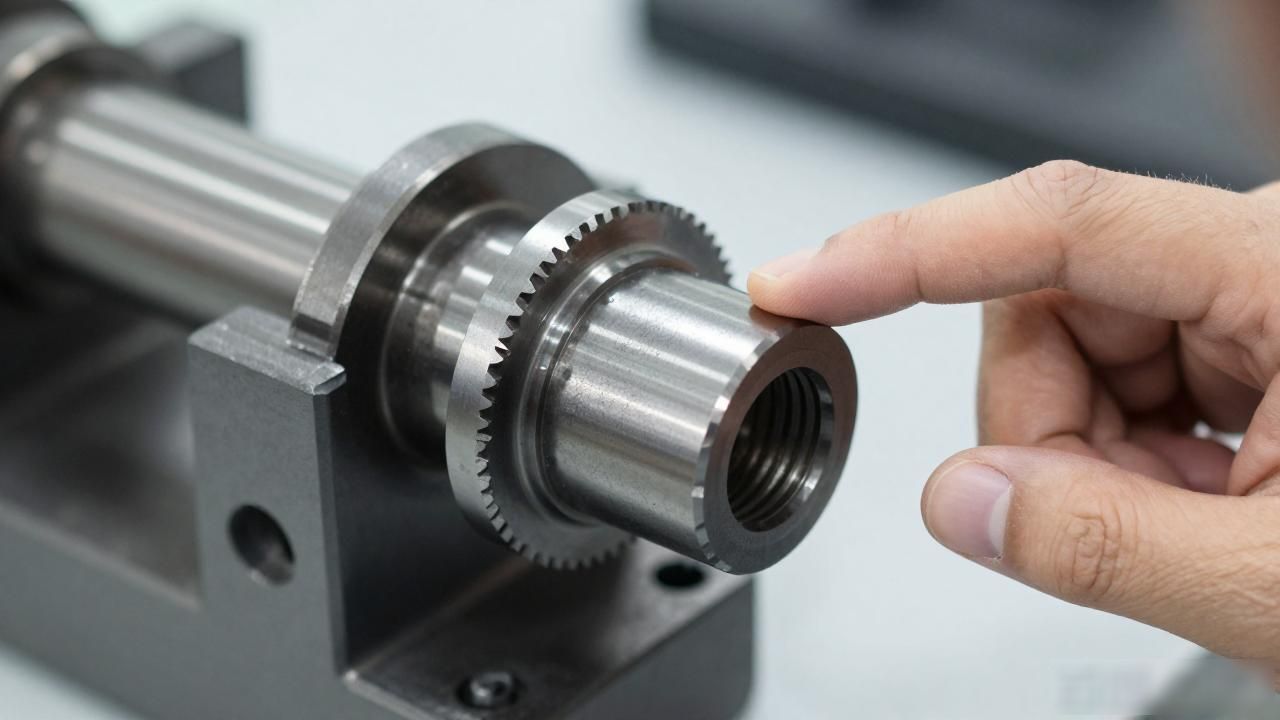

位于切割边缘、位于螺纹入口以及处于台阶处, 这些地方主要会产生毛刺。走心机进行加工期间, 刀具在离开工件的瞬间非常容易留下飞边。存在一些工厂, 会于工序之间增添去毛刺环节, 然而依旧存在遗漏的情况。在检测的时候, 运用指尖轻轻触碰边缘, 要是能够感觉到明显的刮手感, 那便是毛刺超标。
不锈钢和铝合金件, 多见色差与氧化痕迹, 它们会致使整体视觉效果受影响。只要有SUS304在加工时未及时冷却润滑, 那么其表面就会出现淡黄色或蓝色氧化膜。6061铝件假如长时期露出于空气中, 则会轻微趋向发乌。这类问题通常不会直接对尺寸造成影响, 然而却涉及装配而后的整体视觉效果。
存在于小径零件的倒角处或者通孔位置的崩边以及缺角, 是属于较为严重性的缺陷情况, 像 M2 - M6 的小螺纹孔, 在攻丝前若是底孔边缘已然存在微小磕碰状况之时, 于攻丝做完以后就会致使呈现螺纹损伤现象, 进而通止规一旦被测之就无法通过。
02采购时如何判断外观质量是否合格
在实际进行采购沟通那会儿, 好多工程师会将外观标准的明确约定给忽略掉。图纸之上常常仅仅标注尺寸公差以及形位公差, 对于外观要求写得较为笼统, 如此一来就极易引发后续的争议。
明确外观验收标准属于采购的基本功, 建议一旦下单就要提出具体要求, 像不允许存在明显划伤, 毛刺高度不得高出0.1mm的规定, 螺纹入口那儿没有崩边之类的要求, 有条件的话可以进行封样确认, 双方分别留存一份样品当作验收基准。
不同行业针对外观的要求存在很大差异, 医疗器械对铜螺母的表面光洁度有着较高要求, 不可以有明显刀纹以及氧化痕迹, 而普通机械结构件或许仅要求不存在影响装配的缺陷就行, 采购时需要依据实际使用场景去设定标准, 不要将外观要求定得过高, 也不要过于宽松。
检测期间常常会用到的工具涵盖通止规、放大镜, 以及目视对比样件等等。针对批量生产的产品, 采用AQL标准去进行抽检这种方式, 依据缺陷的严重程度划分等级且加以判定。一般而言, 出现的划伤、毛刺归属于轻微缺陷范畴, 而崩边、缺角则属于严重缺陷范围, 不同等级的允收标准必须要提前把它约定清晰。
存在这样一个情况, 维易达常常制作精密衬套, 还有铜螺母, 以及销轴, 甚至定位销等精密五金件, 对于小批量定制而言, 能够依据图纸来评估报价。在表面处理这个方面, 黄铜件能够进行镀锡或者发黑处理, 不锈钢件一般情况下会保持本色, 铝合金件可以选择阳极氧化。这些工艺选择会直接对外观质量产生影响, 在采购的时候值得重点去关注。
